折线散点混搭

1 概述

折线散点图混搭图是折线图和柱状图的结合图表，可按需选择折线样式或散点样式进行数据展示，支持多系列数据配置。

2 示例效果

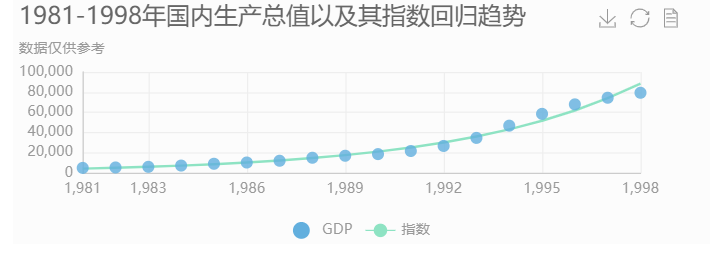

以折线散点混搭图的方式展示“1981-1998年国内生产总值以及其指数回归趋势”，效果如下：

3 制作步骤

3.1 数据准备

1）数据视图：明细_折线散点混搭
SQL如下：

SELECT
  SITUATION.year AS 年份,
   SITUATION.GDP AS GDP,
   SITUATION.index AS 指数
FROM
  SITUATION

数据执行结果如下：

2）模板数据
将准备好的视图添加到模板数据中，如下图：

3.2 报表制作

1）插入图表
工具栏选择[插入>图表]，选择”直角系混合-折线散点混搭”类型，如下图：

2）选择数据来源
数据来源中数据类型选择“模板数据”，如下图：

3）设置分类
以“年份”作为图表分类，如下图：

4）设置系列
根据实际业务添加两个系列，如下图所示：

• “GDP”作为图表散点图系列，分别设置：X取值-年份、Y取值-GDP；
• “指数”作为图表折线图系列，分别设置取值字段-指数、汇总方式-无聚合

注意：散点图的轴必须为值轴。

同时用户可设置图表样式的高级属性：

5）标题设置
分别设置图标主标题和副标题，如下图：

3.3 预览

保存报表，点击[预览]查看最终效果，如下图：

4 实例地址

所属应用：智能报表实例
模板地址：高级教程/高级图表/图表_折线散点混搭
