下钻地图

1 概述

下钻区域地图在普通区域地图的基础上，实现了下钻交互式数据查询效果，可以通过下钻查看“国家>省>市”等不同地理层级的数据。
下钻区域地图的每一层级均为“区域地图”，下钻时通过点击地理位置区域，钻取到下一层级，再通过点击钻取目录可返回上一层级。

2 示例效果

以下钻区域地图的方式钻取中国各省份和城市的客户数量，如下图：

3 制作步骤

3.1 数据准备

1）数据视图：下钻地图
SQL如下：

select 钻取地区,sum(个数) as 个数 from 客户 group by 钻取地区

数据执行结果如下：

2）模板数据
将准备好的视图依次添加到模板数据中并且重命名为“客户”，如下图：

3.2 报表制作

1）插入图表

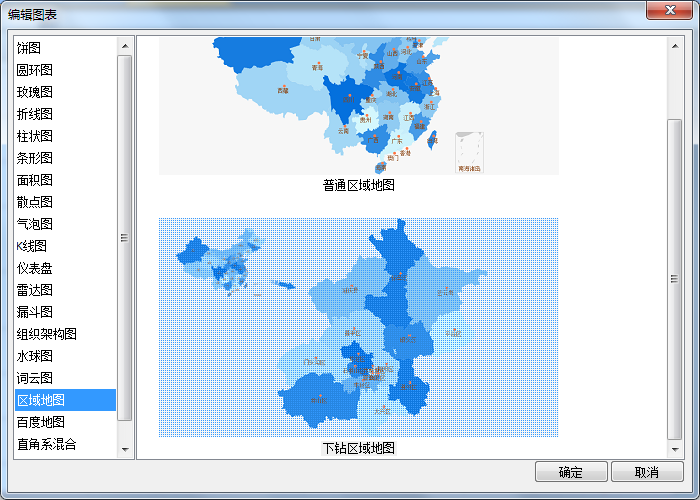

工具栏选择[插入>图表]，选择”区域地图>下钻区域地图”类型，如下图：

2）下钻设置
（1）层级一设置

上图设置要点：

• 数据来源选择“客户”，分类名称和分类显示名称均选择“钻取地区”字段；
• 系列设置静态固定值“数量”；
• 取值字段选择“个数”。
  （2）层级二设置

  设置同“层级一”。
  （3）层级三设置

  上图设置要点：
• 启用：开启；
• 数据来源选择“客户”，分类名称和分类显示名称均选择“钻取地区”字段；
• 系列设置静态固定值“数量”；
• 取值字段选择“个数”。
  3）设置交互
  勾选值域选择功能“显示”功能，相关配置项采用默认配置即可，如下图：


  3.3 预览

  保存报表，点击[预览]查看最终效果，比如下钻到“辽宁”，可以看到“大连市”的客户数量，如下图：


4 实例地址

所属应用：智能报表实例
模板地址：高级教程/高级图表/客户下钻
